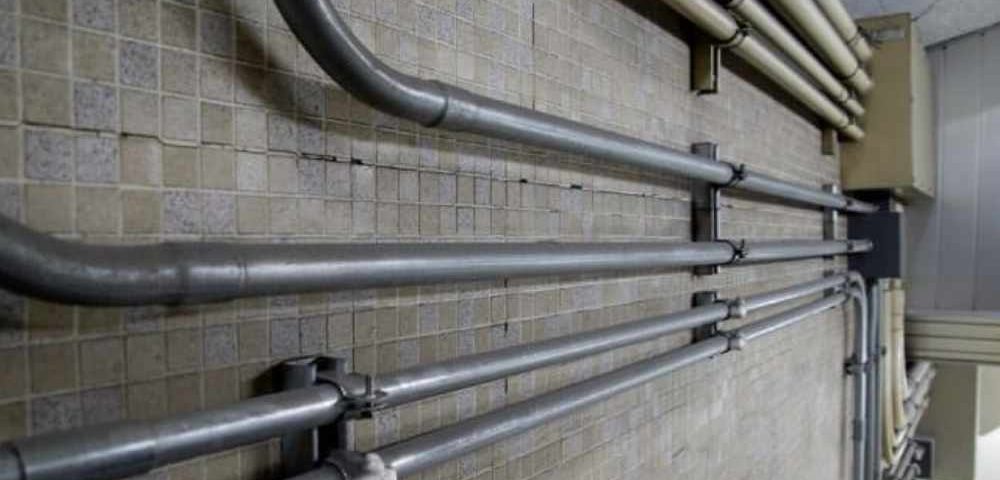

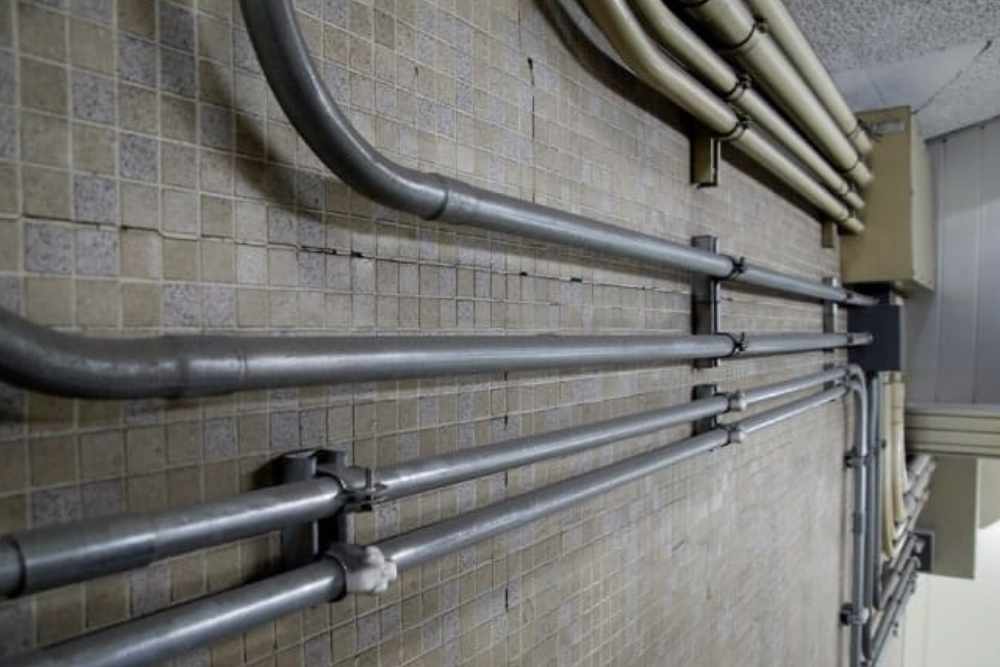

Codo EMT: Tipos, Medidas y Cómo Instalarlo Correctamente
Codo EMT: Tipos, Medidas y Cómo Instalarlo Correctamente
Qué es, qué tipos existen, medidas disponibles y el paso a paso de instalación para una canalización segura y profesional.
¿Qué es un Codo EMT?
Es un tramo de tubería metálica eléctrica EMT pre-curvado que facilita giros sin doblar el tubo en obra. Asegura una curva uniforme (radio amplio), favorece el tendido de conductores y ahorra tiempo. Suele fabricarse en acero galvanizado para mayor resistencia a la corrosión; es apto para interiores y, según especificaciones, exteriores.
Tipos de Codos EMT
Codos por ángulo
- 90°: el más común; giros rectos (pared a techo, techo a pared).
- 45°: cambios suaves o para crear offsets (desviaciones).
- 22.5° / 30° / otros: menos comunes; útiles cuando se requiere precisión especial.
Codos de tracción (Pull Elbows)
Accesorios con tapa removible para facilitar el jalado/empacado de cables en esquinas o tramos largos/complicados. Útiles como puntos de acceso intermedio.
Medidas Comunes
Elige siempre el codo con el mismo diámetro nominal de la tubería EMT que estás usando.
| Medida (in) | Aplicación típica | Notas |
|---|---|---|
| 1/2" | Residencial/comercial liviano | Alimentaciones y derivaciones pequeñas |
| 3/4" | Comercial | Ramas con mayor número de conductores |
| 1" | Comercial/industrial | Troncales medianas |
| 1 1/4" | Industrial | Troncales y alimentadores |
| 1 1/2" | Industrial | Mayor capacidad de conductores |
| 2" | Industrial | Canalizaciones principales |
| 2 1/2" – 4" | Industrial pesado | Grandes troncales, cuartos eléctricos |
Tip: confirma el radio de curvatura del codo y la capacidad de llenado del conducto según norma aplicable.
Cómo Instalar un Codo EMT Correctamente (Paso a Paso)
Herramientas y materiales
- Codo EMT del ángulo y medida correctos
- Tubería EMT
- Conectores y acoplamientos EMT (compresión o tornillo prisionero)
- Cortador de tubería o segueta para metal
- Escariador o lima para tubería
- Cinta métrica y nivel
- Destornillador/llave para conectores
- Abrazaderas/soportes para fijación
Seguridad y normativa
- Usa EPP: guantes, gafas, protección auditiva.
- Respeta códigos locales y recomendaciones del fabricante.
- Desenergiza circuitos antes de trabajar; bloqueo/etiquetado si aplica.
Instalación paso a paso
- Planificar y medir: mide del último punto de anclaje al inicio del giro. Considera la longitud del codo y de los acoples para cortar el tramo exacto.
- Cortar el tubo: con cortador o segueta y, si es posible, en prensa para un corte recto y limpio.
- Escariar el borde: elimina rebabas internas y externas para evitar daño en la aislación de los conductores.
- Unir con acoplamiento EMT: desliza el acople en el tubo recto, aprieta; inserta el codo en el otro extremo y vuelve a apretar.
- Conectar a caja eléctrica (si aplica): usa un conector EMT con contratuerca; aprieta desde el interior de la caja.
- Alinear y fijar: verifica con nivel la horizontal/vertical; fija con abrazaderas a intervalos regulares según normativa.
- Verificación final: revisa pares de apriete, continuidad del recorrido y radios de curvatura adecuados para el jalado de cables.
Buenos hábitos
- Planifica mínimos cambios de dirección y evita curvas innecesarias.
- Mantén radios grandes para facilitar el tendido.
- Sella uniones en exteriores con accesorios/herramientas adecuadas.
Errores comunes a evitar
- No escariar el tubo: puede lastimar conductores.
- Mezclar diámetros o accesorios no EMT.
- Fijaciones escasas o mala alineación del recorrido.
